Criação dos menus

O processo de criação de menus consiste em cinco etapas:

Criação das imagens dos menus:
Conversão das imagens para vídeos MPEG;
Conversão das trilhas de áudio para WAVE;
Reconversão das trilhas WAVE para MP2;
Multiplexação (fusão) dos arquivos de áudio e vídeo.

Criação das imagens dos menus

O VCD suporta menus, cuja diferença maior dos menus de DVD é que os mesmos não podem ser animados. Ainda assim é muito fácil impressionar seus amigos (ou o pai de sua sobrinha) com um VCD bem masterizado.

Um VCD pode ter quantos menus seu autor desejar, com a limitação de que cada menu só pode (ou deve) ter no máximo 8 vídeos. Essa limitação se deve ao fato de que os menus de um VCD são acessados através do teclado numérico do DVD player (que vai de 1 a 9) e é sempre aconselhável reservar uma tecla (o 9) para voltar ao menu anterior.

Exemplo: você tem 15 pequenos vídeos para colocar num VCD. Você pode fazê-lo com dois menus ou com três (para uma maior organização), mas não pode usar um único menu para acessar todos eles.

Qualquer programa de edição de imagens capaz de salvar no formato PPM RAW pode ser usado, neste exemplo tomaremos o GIMP como editor padrão. Não deve haver muitas instruções, apenas deixar sua imaginação e espírito artístico fluir. Apenas tenha certeza de criar uma imagens de dimensões de exatamente 352x288 pixels.

Ao invés disso, porém, fica uma dica: a maioria absoluta das TV's não reproduz a imagem por completo, cortando as bordas em uma determinada altura (já que ao contrário dos monitores elas não têm uma configuração de dimensões e posição da imagem). Para evitar problemas futuros deixe uma margem de 30 pixels em todas as direções para os nomes dos vídeos e informações importantes do menu.

Salve as imagens com a extensão PPM. Quando o GIMP perguntar o tipo do PPM especifique "Crú" (Raw). Chamaremos este arquivo de meumenu1.ppm.

Conversão das imagens para vídeos MPEG

Uma vez já com todas as imagens do menu prontas, é necessário transformá-las num streaming de vídeo. O trabalho é feito pelo ppmtoy4m e mpeg2enc, ambos parte do pacote de utilitários mjpegtools.

A sintaxe do comando é a seguinte:

$ ppmtoy4m -S 420_mpeg2 -A 59:54 -F 25:1 -n 750 -r "meumenu1.ppm" | mpeg2enc -a 2 -f 1 -F 3 -n p -o "meumenu1.m1v"

Isso irá gerar um arquivo de vídeo MPEG para VCD. Vamos guardá-lo e prosseguir para a preparação da trilha de áudio que será colocada neste menu.

Conversão das trilhas de áudio para WAVE

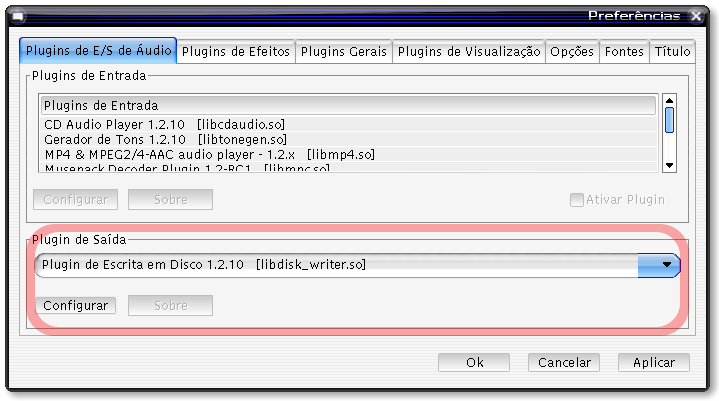

Qualquer formato de áudio pode ser usado para a trilha dos menus, desde que seja antes convertido em WAVE para, na seqüência, convertermos para MP2. O uso do XMMS aqui é muito simples, pois o mesmo tem um plugin de saída que grava diretamente em WAVE os arquivos de entrada.

Simplesmente especifique-o como plugin de saída ativo e reproduza os arquivos de áudio MP3, Ogg, APE, MPC, WMA, etc. que você deseja ter na trilha.

Os WAVE's terão o mesmo nome do arquivos de entrada com a extensão .wav. Assumiremos que o arquivo se chama meuaudio1.wav

Reconversão das trilhas WAVE para MP2

VCD's não utilizam WAVE para seu áudio, então é necessária mais uma conversão destes arquivos, desta vez para o formato MP2. A ferramenta da vez, também do pacote mjpegtools é o mp2enc e sua sintaxe é como se segue:

$ cat meuaudio1.wav | mp2enc -r 44100 -s -o meuaudio1.mpa

O que vai nos gerar um arquivo de áudio MP2 chamado meuaudio1.mpa. Lembre-se de que não importa que o menu seja uma imagem estática, o tamanho do menu é proporcional ao tempo de um vídeo VCD completo com a mesma duração. Logo é aconselhável usar trilhas curtas para os menus, ou extrações de músicas completas, mas não as mesmas completas por uma questão de espaço. Cabe a você decidir o quando cederá do CD para os menus.

Agora temos um áudio e um vídeo. Vamos colocar ambos no liquidificador.

Multiplexação (fusão) dos arquivos de áudio e vídeo

O "liquidificador" em questão chama-se mplex (também do mjpegtools), uma ferramenta que deve ser conhecida por quem já leu o artigo do Paulo Cassim sobre conversão de AVI para VCD. O processo é o mesmo: multiplexar o áudio e o vídeo e gerar um arquivo "MPEG Sequence" contendo os dois.

$ mplex -f 1 -o meumenu1.mpg meumenu1.m1v meumenu1.mpa

Temos agora todos os menus e vídeos prontos para serem queimados. Porém não é este o procedimento se quisermos criar algo que pareça realmente "profissional". Este é um artigo sobre "authoring" de VCD e é isso que faremos na próxima página.
