GIMP - Colocando um desenho de traços sobre outra superfície

Vejo muita gente sobrepondo desenhos de forma errada. Pra mim também demorou de cair a ficha, por isso estou escrevendo esse tutorial com detalhes, para mostrar como compor um desenho com uma outra imagem de forma mais elegante e passar alguns conceitos importantes sobre o GIMP.

[ Hits: 48.448 ]

Por: Aurélio A. Heckert em 23/11/2005


Passo-a-Passo



Este passo-a-passo está até bastante denso para a simplicidade do que é apresentado. Isso porque esbarramos em vários conceitos para executar essa tarefa, que para um usuário experiente é finalizada em alguns segundos.

Abra a imagem com o desenho a ser copiado.


Aprecie a interface do GIMP. A direita temos a janela principal com as ferramentas acima e as opções da ferramenta selecionada abaixo. Na janela da esquerda temos o gerenciamento de camadas, canais e caminhos (vetores), na parte de cima e na parte de baixo temos formatos de pinceis, texturas e degradês e outras coisas para serem aplicadas na imagem.

Clique com o botão direito no controle da camada para abrir o menu contextual e selecione "Adicionar Máscara à Camada".


Clique em "Copiar Tons de Cinza da Camada" e em "Inverter Máscara".


A máscara adiciona canal alfa a uma camada. O canal alfa indica a opacidade de cada pixel. Branco é igual a 100% de alfa, que significa completamente opaco e preto é igual a 0% de alfa, que significa completamente transparente. Os níveis intermediários de cinza representam níveis de translucidez.

O objetivo desta ação foi tornar apenas os traços do desenho opacos e deixar transparente o resto da camada. Como o branco é opaco e o preto transparente, é preciso inverter as cores da camada ao copia-la em sua máscara.

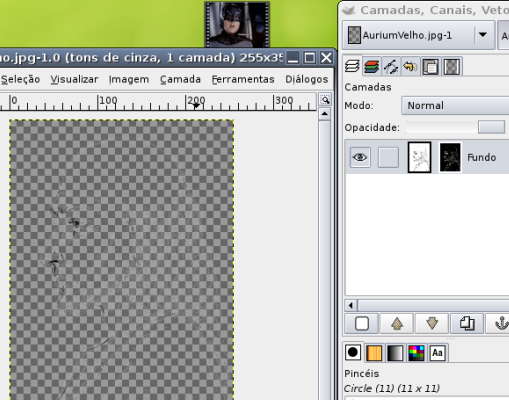

Note que a imagem ficou um tanto clara, acinzentada...


Isso aconteceu porque a suavização dos traços é feito com a colocação de pixels com cores intermediárias entre a borda de um desenho e o fundo onde é apresentado. Por isso existiam pixels com tons de cinza nas bordas dos traços e nos traços mais fracos que agora clareiam ainda mais o pouco que existe visível.

Vamos tingir o desenho para melhorar o contraste.

Clique na camada para seleciona-la para edição (pois quem está ativa é a mascara):


Clique no balde de tinta e selecione as opções:
  • "Preenchimento com Cor de Frente" - que no momento é preto, como pode ser visto na imagem ao lado. Note nos quadrados sobrepostos. O preto é o da cor da frente e o branco é o da cor de fundo. Alterando as cores desses quadrados você muda a cor usada pelas ferramentas.
  • "Preencher toda a seleção" - para que ele não pinte apenas os espaços com cores similares, fugindo do nosso objetivo.


Agora é só clicar na camada para tingí-la:


Abra o menu contextual do controle da camada e selecione "Aplicar Máscara à Camada". Desta forma você efetiva as modificações feitas no canal alfa da camada.


Veja o resultado:


(não existe mais aquela segunda imagem da máscara no controle da camada)

Abra a imagem onde o desenho será posto.


Se você não conhece o GIMP, provavelmente você não esperava abrir mais essa janela. Tudo bem... não existe motivo pra se assustar. No início não será tão intuitivo, mas poderá ser bem produtivo quando você se acostumar. Para saltar de uma imagem para outra você pode escolher entre selecionar a janela na sua barra de janelas da interface ou usar as teclas de atalho da interface (o que eu prefiro). Tente o Alt+Tab para a próxima e o Alt+Shift+Tab para a anterior. É bem mais rápido.

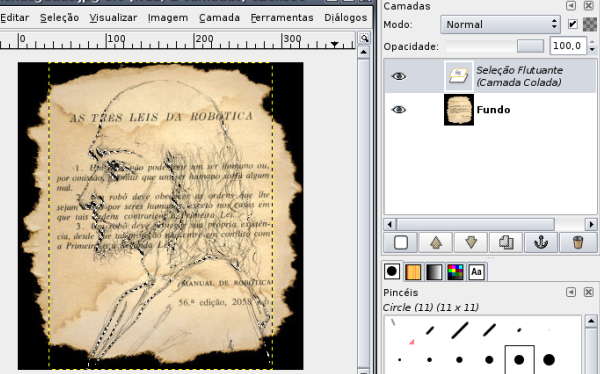

Copie a camada do desenho e cole sobre a imagem do fundo:


(Note que ela aparece como uma "Seleção Flutuante")

Clique no botão "Nova Camada":

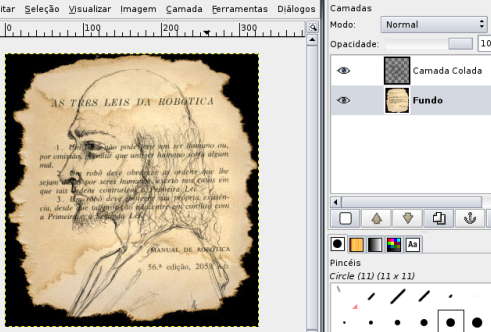

Veja que a "Seleção Flutuante" se tornou efetivamente a "Camada Colada".
